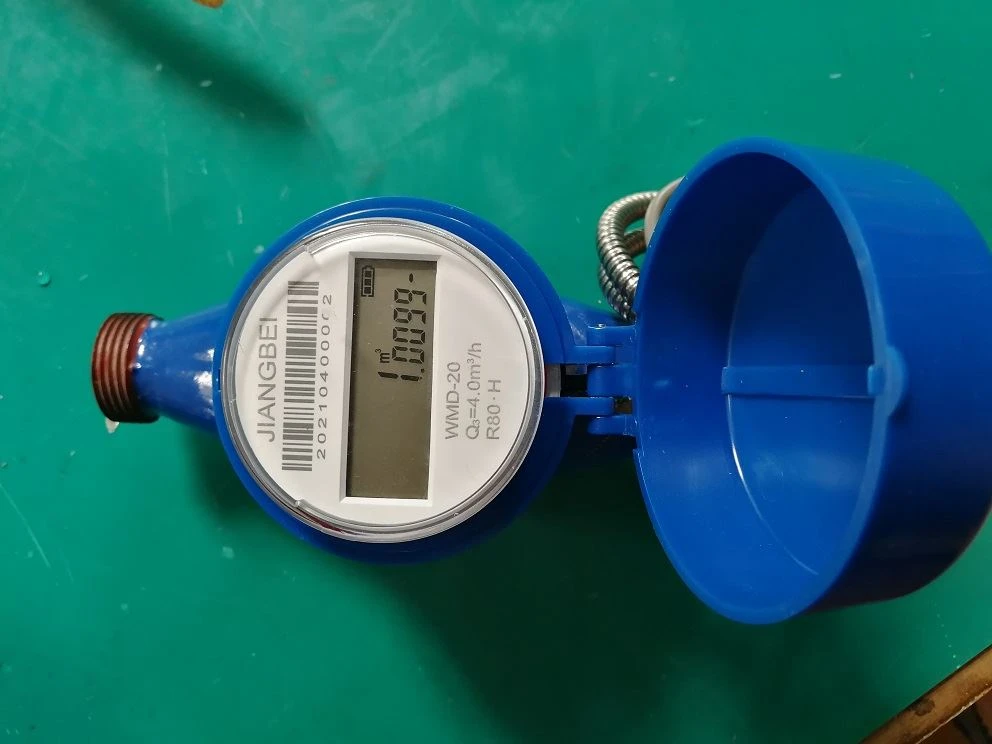

Elektronický vodoměr
WMD15 až WMD50 je kompletní elektronický vodoměr bez registrů, měří studenou (horkou) pitnou vodu pro obytné aplikace o velikostech 15 mm až 50 mm. Je to digitální čtení.
Funkce:
Přijetí pokročilé technologie kódování a ověřování dat s vysokou spolehlivostí komunikace
Splňuje EMC/ESD/EMI, konstrukční požadavky na elektromagnetickou kompatibilitu elektronických produktů a dosahuje přední úrovně v oboru.
Večeře s nízkou spotřebou energie, bez nutnosti údržby obvodu.
Vodotěsný stupeň IP 68, vhodný pro různá komplikovaná prostředí.
Anti-drop a proti zpětnému toku.
Vysoce citlivá a vysoce odolná struktura s dlouhou životností.
Antimagnetický.
Navrženo jako funkce průtokoměru.
Standardní shoda
Technické údaje odpovídají normě ISO 4064 třídy B, třídě C, R80, R100, R125 nebo R160 pro horizontální instalaci.
Volitelné funkce
*Na vyžádání je k dispozici několik délek a připojení
*Zpětný ventil
*Možnost pulzního výstupu: jazýčkový spínač; hala nebo nemagnetická kovová deska.
*Tělo měřiče: Mosaz, plast, železo a nerez pro výběr.
Pracovní podmínky
Teplota vody: ≤50 ° C pro měřič studené vody Teplota vody: ≤90 ° C pro měřič teplé vody Tlak vody: ≤1 MPa nebo 1,6 MPa volitelně (10 bar nebo 16 bar volitelně)
Požadavky na instalaci
*Měřič by měl být instalován ve vodorovné poloze se směrem toku, jak ukazuje šipka vrhaná do tělesa měřiče registrem nahoru.
*Před instalací musí být potrubí propláchnuto.
*Měřič by měl být během provozu neustále plný vody.
Maximální přípustná chyba
V dolní zóně od Qmin (Q1) včetně až do, ale s vyloučením Qt (Q2) je ± 5%.
V horní zóně od Qt (Q2) včetně až po Qmax (Q4) včetně je ± 2%(měřič studené vody).
V horní zóně od Qt (Q2) včetně až po Qmax (Q4) včetně je ± 3% (měřič teplé vody).
Příslušenství
Každý vodoměr má jednu sadu volitelných spojek: 2 ks trubice, 2 ks matice a 2 ks těsnění
HLAVNÍ TECHNICKÉ ÚDAJE Podle ISO4064: 2003 (starý standard)
| Velikost | Palec | Třída | Qmax | Qn | Qt | Qmin | Min. Čtení | Maximální čtení |
| Maximální průtok | Jmenovitý průtok | Přechodový tok | Min. Průtok | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
HLAVNÍ TECHNICKÉ ÚDAJE Podle ISO4064: 2005 (nová norma)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| VELIKOST | Palec | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Minimální čtení (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maximální čtení (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maximální tlak (MAPA) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Maximální ztráta (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maximální teplota | T50 | T50 | T50 | T50 | T50 | T50 | |
| Možnost pulzního výstupu | jazýčkový spínač | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| sál | / | ||||||
| nemagnetická kovová deska | / | ||||||
Rozměry a hmotnost
| Velikost měřiče | Délka (L) | Šířka (B) | Výška (H) | Připojení vlákna |
| mm | mm | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Přírubové připojení GB 4216.4 | |
