aplikace

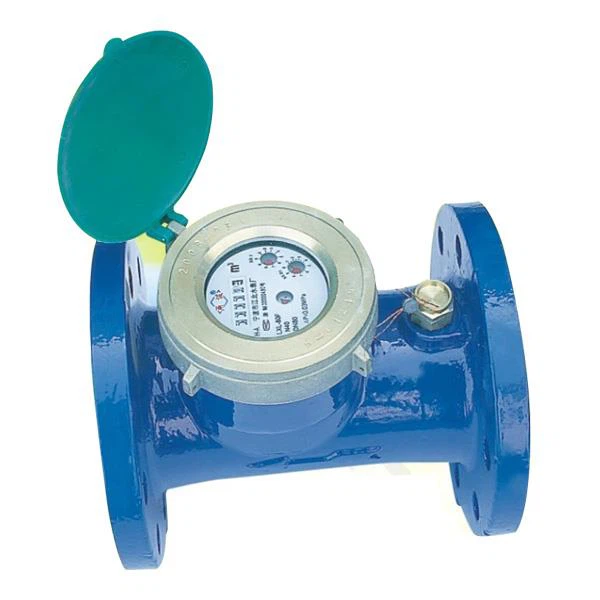

Je navržen tak, aby zadržoval studenou vodu procházející potrubím.
Funkce
● Typ Wet E: vysoká přesnost, malý počáteční tok, snadné čtení
● Kapalinou zapečetěný typ F: registry jsou vybaveny speciálním kapalinovým, antifoulingovým, dlouhodobě jasným čtením
● Studený a horký typ
● Vysoká shodnost
● Vysoká průtoková kapacita, malá tlaková ztráta
● Kompaktní struktura
Flow Technické údaje
TYP | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Max |
m³/h | m³ | |||||||
LXL-80 | 80 | 20 | 78.75 | 63 | 5.04 | 3.15 | 0.005 | 999999 |
50 | 2.016 | 1.26 | ||||||
LXL-100 | 100 | 20 | 125 | 100 | 8.00 | 5.00 | 0.005 | 999999 |
50 | 3.20 | 2.00 | ||||||
LXL-125 | 125 | 20 | 200 | 160 | 12.80 | 8.00 | 0.005 | 999999 |
50 | 5.12 | 3.20 | ||||||
LXL-150 | 150 | 20 | 312.5 | 250 | 20.00 | 12.50 | 0.005 | 999999 |
50 | 8.00 | 5.00 | ||||||
LXL-200 | 200 | 20 | 500 | 400 | 32.00 | 20.00 | 0.005 | 999999 |
50 | 12.80 | 8.00 | ||||||
Maximální přípustná chyba
Přesnost mezi Q1 a Q2 ± 5%
Přesnost mezi Q2 a Q4 ± 2%(± 3%pro horkou vodu)
Rozměry a hmotnost
mm | Délka | Výška | Připojení vlákna | Hmotnost | ||
mm | Dmm | D1 mm | DXN | kg | ||
80 | 225 | 274 | 200 | 160 | M16x8 | 11.6 |
100 | 250 | 285 | 220 | 180 | M16x8 | 14.5 |
125 | 250 | 300 | 250 | 210 | M16x8 | 21 |
150 | 300 | 345 | 285 | 240 | M20x8 | 27.5 |
200 | 350 | 372 | 340 | 295 | M20x8 | 48 |
PRACOVNÍ PODMÍNKY
Pracovní teplota pro měřič studené vody: +0,1 ℃ ~ +50 ℃
Pracovní teplota měřiče teplé vody: +0,1 ℃ ~ +90 ℃
Ztráta hlavy: 63 P63
Pracovní tlak ≤1. 0 MPa
