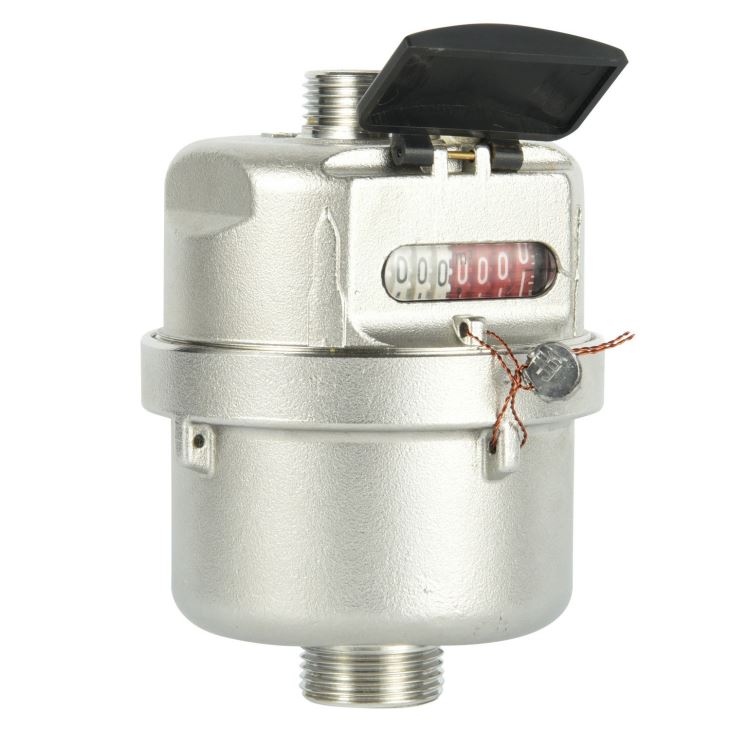

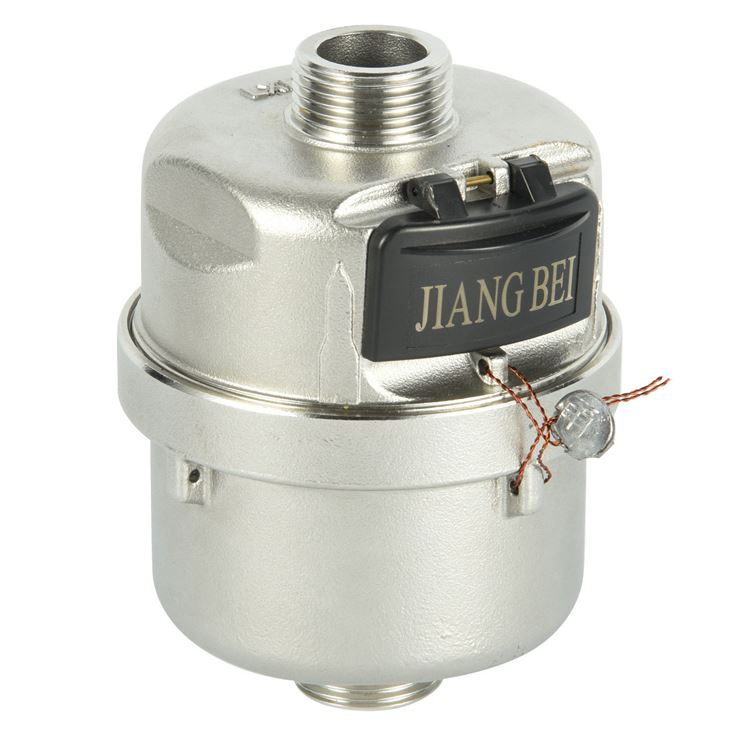

Vodoměr z nerezové oceli
LXH je rotační pístový vodoměr s mechanickým převodem a kapalinotěsným registrem pro obytné aplikace ve velikostech 15 mm až 25 mm pro studenou vodu.
Funkce
* Zajišťuje vysokou citlivost a přesnou registraci v širokém rozsahu průtoku.
* Mechanický pohyb převodovky s maximální spolehlivostí; žádný vliv vnějšího magnetického pole.
* Registr zapečetěný kapalinou. Válečky jsou chráněny speciální kapalinou, zapouzdřenou z vody, zajišťující čistou hodnotu za jakýchkoli provozních podmínek.
* Korozivzdorné tělo
* Nízký počáteční průtok.
* Vhodné pro instalaci jakékoli polohy.
*Interní na zpětném ventilu, aby se zabránilo rezervnímu průtoku.
* Vnitřní sítko. Shoda se standardem Technické údaje odpovídají normě ISO 4064 třídy C, R160, R200.
Volitelné funkce
*Tělo měřiče: Mosaz, nerezová ocel a plast.
*Volitelně je vybaven pulzní výstup (připraven pro dálkové čtení).
*Pulzní výstupní zařízení se skládá z plastového pouzdra s jazýčkovým spínačem a 1,5 m kabelu se 2 žilami v červené a černé barvě.
*Elektrická data: Vmax=24AC/DC, Imax=0,01A
*Kapacita pulzního výstupu nebo předem vybaveného pulzního výstupu: Velikost Dn15& Dn20& Dn25, pulzní emitor, kapacita 1 litr / 2 pulzy)
Pracovní podmínky
Teplota vody: ≤50 ° C pro měřič studené vody
Tlak vody: ≤ 1 MPa nebo 1,6 MPa volitelně (10 bar nebo 16 bar volitelně)
Požadavky na instalaci
* Měřič lze instalovat v jakékoli poloze.
* Před instalací musí být potrubí propláchnuto.
* Měřič by měl být během provozu neustále plný vody.
* Měřič musí být instalován ve směru toku, jak ukazuje šipka umístěná v těle měřiče.
Maximální přípustná chyba
V dolní zóně od Qmin (Q1) včetně až do, ale s vyloučením Qt (Q2) je ± 5%.
V horní zóně od Qt (Q2) včetně až po Qmax (Q4) včetně je ± 2%(měřič studené vody).
V horní zóně od Qt (Q2) včetně až po Qmax (Q4) včetně je ± 3% (měřič teplé vody).
Příslušenství Každý vodoměr má jednu sadu volitelných spojek: 2ks trubice, 2ks matice a 2ks těsnění.
HLAVNÍ TECHNICKÉ ÚDAJE Podle ISO4064: 2003 (starý standard)
| Velikost | Třída | Qmax | Qn | Qt | Qmin | Min. Čtení | Maximální čtení |
| maximální průtok | Jmenovitý průtok | Přechodový tok | Min. Průtok | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9,999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9,999 |
| D | 28.7 | 18.7 | |||||
| 25 | C | 7 | 3.5 | 52.5 | 35 | 0.00002 | 9,999 |
| D | 40.18 | 26.18 | |||||
HLAVNÍ TECHNICKÉ ÚDAJE Podle ISO4064: 2014 (nová norma)
| Velikost | Třída | Q4 | Q3 | Q2 | Q1 | Min. Čtení | Maximální čtení |
| Maximální průtok | Jmenovitý průtok | Přechodový tok | Min. Průtok | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
| 25 | R160 | 7.875 | 6.3 | 63 | 39.375 | 0.00002 | 9,999 |
| R200 | 50.4 | 31.5 | |||||
Rozměry a hmotnost
| Velikost měřiče | Délka (L) | Délka (L1) | Šířka (W) | Připojení vlákna |
| mm | mm | D | ||
| 15 | 115 | 209 | 91 | G 3/4B |
| 20 | 130 | 234 | 96 | G 1B |
| 25 | 170 | 290 | 112 | G 1 1/4B |
L1: celková délka s připojením a těsněním bez stlačení.
